鏜滾復合刀具
鏜滾復合刀具
鏜滾復合刀具是基于滾珠式滾壓工具延伸開發的加工油缸管氣缸管等高精度高光潔度缸體的復合式刀具，它具有精鏜跟滾壓兩部分組成。鏜滾頭是深孔刀具的一種，是一種新型的組合刀具，鏜滾頭即可以鏜孔，又可以滾壓，并且一次完成鏜孔，滾壓孔用來提高加工效率。鏜滾頭的工藝是先鏜孔，然后滾壓一次成功。鏜孔做到設置有兩個鏜刀，出屑口空腔下半圓向前延伸2—5mm。
由于采用內排屑工作方式，供油從鏜桿外部供入，經過導條和切削刃后，折回頭從鏜桿前面攜帶切屑向后排出，實現了鏜頭切削刃和導條的充分冷卻潤滑，在此基礎上，可進一步自由地采用超硬刀具材料制造切削刃和導條，以實現高速高精度的深孔鏜削。滾壓孔做到在常溫下使用的多圓柱滾子剛性滾壓刀具，能使金屬表面層產生塑性變形，達到修正工件表面微觀不平度，降低表面粗糙度數值，從而又可以代替工件的表面熱處理及精加工工序。可以微量調整，使用安全可靠。針對油缸鋼筒加工跟傳統的研磨相比具有效率高，精度高，表面光潔度高，表面金屬?gòu)?qiáng)度高等優勢。
名稱：刮削滾光工具 刮削滾光刀 刮削鏜頭 刮削滾鏜頭 刮削鏜滾頭
刀具加工示意圖

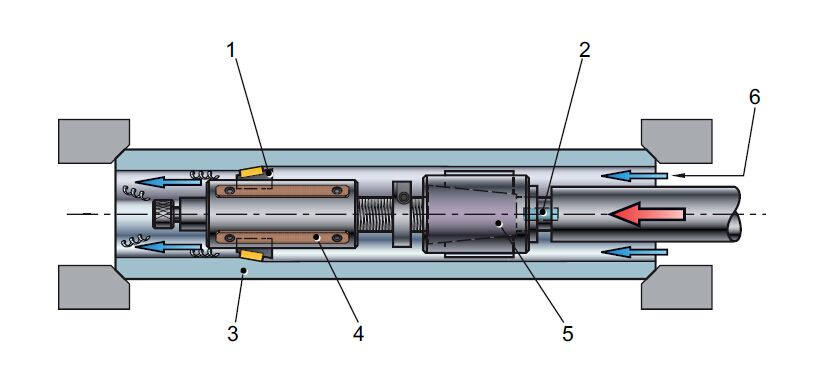

前進鏜削加工，滾壓自動縮小

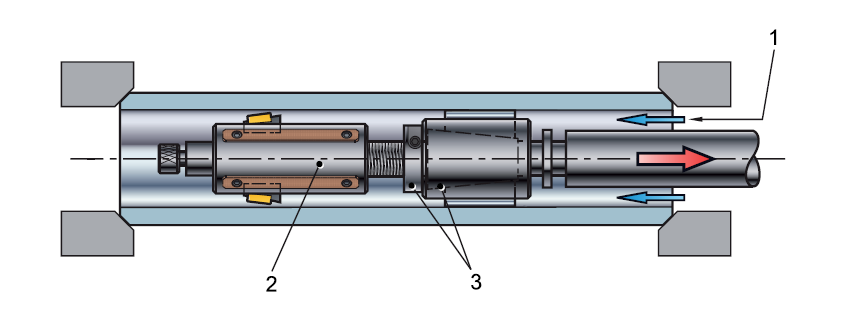

后退滾壓加工，刀片自動縮小
產品數據
|

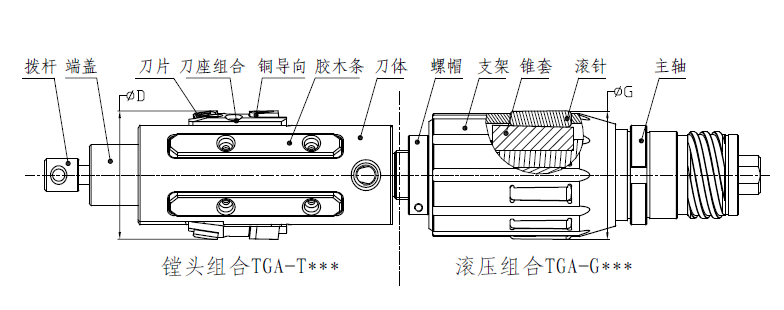

刮削滾 光刀 TGA-*** |
鏜頭組合 TGA-T*** |
ΦD/ΦG | 38-56 | 57-67 | 68-90 | 91-149 | 150-200 |
| 刀片 | R420.37-06 | R420.37-07 | R420.37-11 | ||||
| 銅導向 | 300TDX | 400TDX | 500TDX | ||||
| 膠木條 | 300DXT | 400XDXT | 400DXT | 500XDXT | 500DXT | ||
| 刀體 | TGA-xxxDT | ||||||
|
滾壓組合 TGA-G*** |
錐套 | TGA-xxxZT | |||||
| 支架 | TGA-xxxZJ | ||||||
| 連接套 | TGA-xxxLJT | ||||||
| 滾針 | 0625/0725GZ | 0830GZ | 1030GZ | 1435GZ | |||

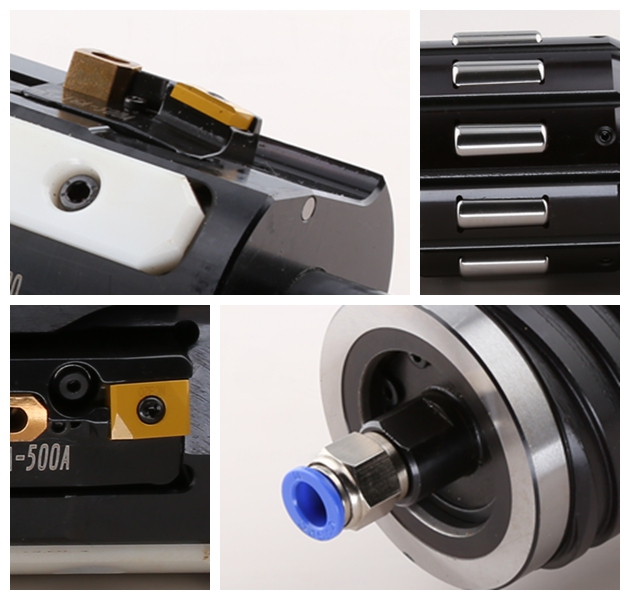

產品展示
